Baterie słoneczne - model XHH 50W, 80W
- Symbol: XHH-F050, XHH-F080
- Przeznaczenie: Jachty, barki, łódki, campery, powierzchnie o niewielkiej krzywiźnie, miejsca w których szklana bateria mogłaby zostać rozbita
- Moce: 50W, 80W
- Krzem: Monokrystaliczny
- Zalecany regulator ładowania: SOL 5/12-24 lub regulatory serii SunSaver

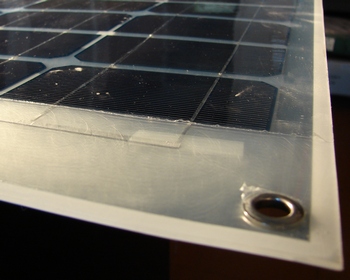

- Cechy mechaniczne: Płytki pokryte są laminatem, zamontowane na białej, elastycznej plastikowej płycie, która jest elementem nośnym.
- Montaż: Baterie te można montować poprzez przykręcenie je 4 śrubami używając otworów w rogach o średnicy ok. 7,7mm. Można je też przykleić do powierzchni.
- Cechy dodatkowe: Dopuszcza się ich ugięcie nawet do 15 stopni (nachylenie krawędzi do prostej łączącej przeciwległe krawędzie).
Powierzchnia (z naklejoną folią usuwaną przy montażu)
Ze skrzyneczki podłączeniowej wychodzi 1.5m kabel, który służy do podłączenia do regulatora ładowania. Przewód ten można przedłużyć lub skrócić ale trzeba pamiętać o jego solidnym przymocowaniu, by nie doszło do wyrwania go ze skrzynki. Skrzynka jest nierozbieralna. Podczas montażu baterii należy zostawiać pewien luz w otworach ze względu na rozszerzanie się cieplne. Baterie słoneczne XHH są lekkie w porównaniu do innych baterii (np. szklanych), dzięki czemu mogą być montowane np. na cienkim dachu samochodu, czy campera. Można na nie wchodzić, jednak podłoże powinno być na tyle sztywne by nie ugięło się pod ciężarem wchodzącego i gładkie, by występy na podłożu przy wchodzeniu nie odkształciły płyty nośnej.
Typ |
Charakterystyka elektryczna* |
Charakterystyka mechaniczna |
|||||||
max. moc [Wp] |
nap. bez obciąż.Voc [V] |
prąd zwarcia Isc [A] |
nap. pod obciąż. [V] |
prąd obciążenia [A] |
długość [mm] |
szerokość [mm] |
grubość [mm] |
masa
[kg] |
|
XHH-F050 |
50 |
21 |
3,04 |
18 |
2,81 |
778 |
565 |
2/14* |
1,7 |
XHH-F080 |
80 |
21,3 |
4,89 |
18 |
4,45 |
1093 |
570 |
2/14* |
2,3 |
*/ większa grubość w miejscu skrzyneczki przyłączeniowej
